大屏幕觸屏真彩無紙記錄儀-江蘇省蘇科儀表有限公司

　　SK-A8000大屏幕觸屏真彩無紙記錄儀，采用最新超大規模集成電路，對輸入輸出電源均采取可靠保護和強干擾設計。在顯示方面運用符合人類視角的10.2英寸高亮度寬屏顯示技術，在操作方面采用人機互動的觸屏操作模式。儀表具有1~64通道全切換萬能輸入，具有多達64路位式控制報警輸出、大容量穩壓配電提供傳感器配電輸出、多達36路變送輸出等功能;可帶標準ModbusRS232/485通訊接口，也可直接驅動微型打印機及彩色打印機，支持無線通訊功能。具有強大的顯示功能，總貌畫面、實時曲線、歷史曲線追憶、棒圖顯示等。人性化的外觀設計、完美的功能體現、可靠的硬件品質、精湛的制造工藝，使它成為行業中的精品，完美取代中長圖記錄儀。
功能特點:
★萬能輸入：1~64路萬能信號輸入，可輸入直流電流、直流電壓、毫伏、熱電阻、熱電偶等信號
★可擴展：通過增加副機方式，可任意擴展輸入通道，最多可擴展到320個通道
★數字記錄：采用4GBFIash作為內部存儲記錄體，超大容量，連續記錄時間長
★漢字庫：通過全拼輸入法，用戶可自行設定通道名稱及工程單位
★圖形清晰：工業級大10.2英寸真彩寬屏，分辯率高達800*480
★接口豐富：一臺機器可同時支持USB、打印機接口、RS485、RS232接口、以態網口、無線通訊接口
★組態輸出：可自由定義組態報警，最多支持64組報警輸出，自定義變送輸出，最多支持32路變送輸出
★饋電輸出：大容量穩壓電源輸出，可同時滿足20臺二線制變送器配電，可以同時提供5V/12V/24V配電可以提供微型打印機所需工作電源
★全隔離：輸入、輸出、電源、通訊相互之間采用光電隔離技術
★數據提取：數據可直接通過U盤快速導出，U盤即插即導，百分比進度條提示，數據提取變得極其簡單
★數據分析：提供專業的PC數據分析軟件，功能強大，曲線標注打印，即時通訊顯示、記錄
主要技術參數

顯示方式	10.2英寸寬屏TFT高亮度真彩液晶顯示，分辯率800*480點陣，LED背光
通道數	1~64通道
測量精度	0.2%FS±1d
采樣周期	1S，以秒為單位任意按需要自行設定選擇
存儲容量	內部Flash存儲器容量4GByte
使用環境	環境溫度:-10~50℃;相對濕度:10~90%RH(無結露)避免強腐蝕氣體。
工作電源	AC85~264V(開關電源)，頻率范圍:50-60HZ，最大功耗:30VA
輸入信號種類	熱電偶:Wre526、S、R、B、K、N、E、J、T 熱電阻:Pt100、Cu50、Cu100 電流:0~10mA、4~20mA 電壓:0~5V、1~5V、0~10V、Res、3Pres 其它需說明:F2、±5V、0~20mV、0~100mV、±20mV、±100mV
輸出擴展功能	報警輸出:繼電器常開觸點輸出，觸點容量3A/25OVAC，最多可達64路模擬量輸出:0~10mA、4~20mA、0~5V、1~5V等，最多可達36路大功率穩壓配電輸出:DC24V/400mA可提供20組二線制變送器同時支持通訊輸出:標準MODBUSRTURS485/RS232通訊接口 RS232C微型打印機串口，以太網通訊接口
設定方式	面板輕觸式按鍵;參數設定值密碼鎖定;設定值斷電永久保存

儀表接線圖

1電源接線
交流電壓220V或110V輸入時，零線“N”和火線“L”兩端接電源。為保證儀表可以安全可靠的運行，請將電源“G”端良好接地，盡量減少接地電阻
2報警輸出接線
每露報警輸出有兩個端子K1、K1。“常開端”指輸出無效時K1與K1之間是斷開的報警輸出，繼電器容量是3A/220VAC，當負載太于額定值時，請采用中間繼電器。
3信號輸入接線
熱電偶:接2、3端子 2正3負
熱電阻:接1、接2、3端子三線制熱電阻時，1、2端子接兩根導通的線，3端子接另一根不導通的線；二線制熱電阻時1、2端子直接用短接線短接后接2線，另外一根接3端子。電流電壓:接4、3端子4正3負
4通訊接線:
MODBUS RS232接1TXD
　　　　　　2RXD
　　　　　　3GND
MODBUS RS485接5A+
　　　　　　　6B-
5直流饋電:24V/400mA　7+ 8-12V/400mA 7+ 8-(訂貨時說明)

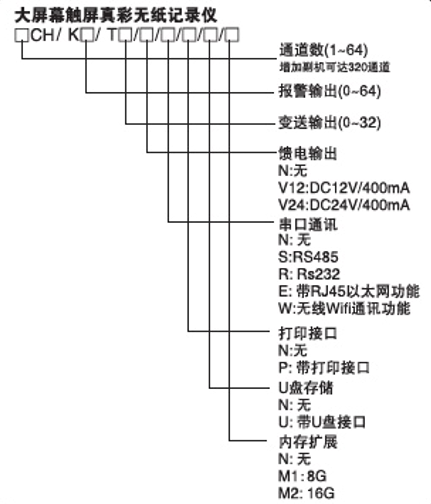

選型說明
